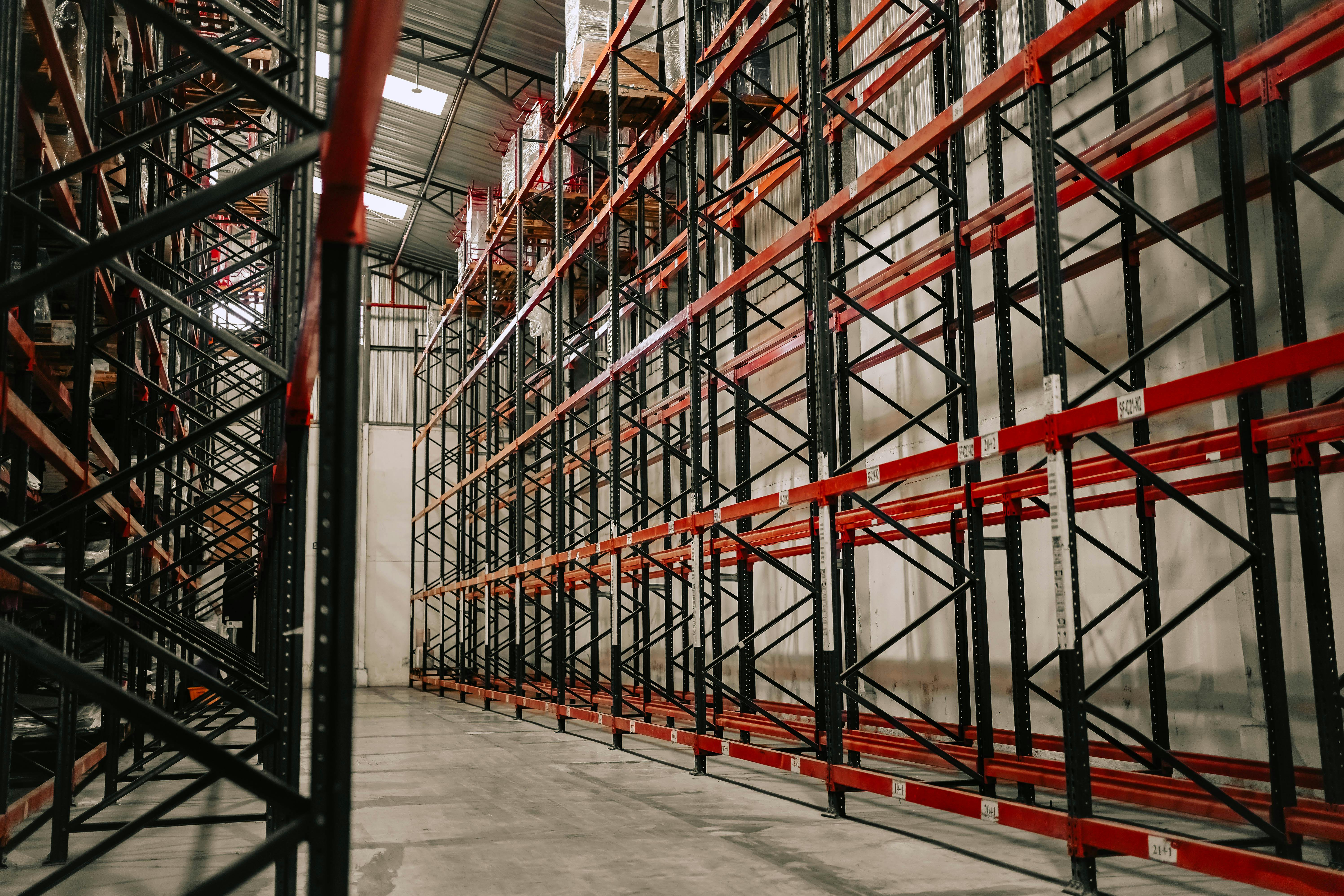

Pour exploiter en toute sécurité les capacités de stockage d’un rayonnage, la plaque de charge  doit impérativement être bien comprise pour garantir la protection de la structure et de vos équipes. Capital pour la sécurité, essentiel pour la légalité, cet élément indispensable est en effet obligatoire pour toute installation de rack d’entrepôt ou de magasin en France : on vous explique tout ce qu’il y a à savoir sur cet élément d’information clé pour votre espace de stockage. Plaque de charge : définition et utilisationLa plaque de charge définit la capacité de charges des niveaux de lisses et des échelles permettant aux opérateurs de connaitre les limites de capacité d'un rack.  La capacité effective des échelles peut varier  en fonction des hauteurs de niveaux des lisses.Plaque de charge de rayonnages : comment les lire ? Positionnés généralement à portée d’œil sur les échelles externes du rack, ces panneaux de capacité, généralement de couleur, sont obligatoires en début de chaque rangée.   L'absence d'une telle plaque expose l'employeur à des responsabilités accrues, car sans elle, informer les utilisateurs des limites de charge devient impossible. Les caristes, dépourvus de toute indication sur la charge maximale supportée, ne peuvent être tenus responsables d'une surcharge éventuelle sur la structure. Ainsi, il devient impératif d'installer des plaques de charge adéquates, adaptées à la disposition et à la configuration spécifiques des racks. Comprendre un abaque de charge d’un rackLe format et le contenu des plaques de charge sont régis par la norme EN 15635, imposant des règles strictes et des informations spécifiques concernant le palettier en question. Conformément à la norme, ces plaques doivent adopter un format A3, bien que la composition des matériaux puisse varier d'un fabricant à un autre. Aussi, certains types de rayonnages disposent d’un autre format : Type de rayonnage Dimension de l'abaque Rayonnage à palettes réglables, mobiles et à accumulation A3 paysage Rayonnage à tablettes A4 paysage Rayonnage en porte-à-faux A4 portrait /A5 Rayonnage à accumulation statique A3 paysage Mezzanines A3 paysage  Les indications fournies sur la plaque visent à informer l'utilisateur de manière exhaustive :Légende de notre exemple :    A Symboles conformes aux normes de signalisation et de sécurité   B Commentaire explicatif    C Capacité de charge maximale par niveau de lisse : critère de charge par niveau   d  Sur le schéma du rayonnage, indique une zone caractérisée par l'absence de lisse    e  Hauteur jusqu’à la première lisse : signification de la hauteur relative   F  Charge maximale de l’alvéole entière : capacité globale su système de stockage   G Espace destiné aux informations relatives au fournisseur, inclusion du nom, du logo, de l'année d'installation, du numéro de projet, etc.  Vous pourrez également trouver de façon exhaustive la dimension des montants, la longueur et l’épaisseur des lisses, dimensions et poids maximum des palettes …La réalisation et l'installation de ces plaques exigent une approche minutieuse, impliquant des mesures précises des racks, une inspection de conformité, et le calcul de la résistance en charge à l'aide des abaques des fabricants, que les racks soient neufs ou d'occasion. La réalisation des plaques de charge est un processus réglementé nécessitant de faire appel à des fabricants ou à des entreprises spécialisées.Les étapes du calcul de la capacité maximale du rayonnageCes calculs visent à déterminer la capacité maximale de charge, c'est-à-dire le poids total que le rayonnage peut supporter de manière sécuritaire. Cette capacité de charge doit être clairement indiquée sur les abaques ou plaques de charge du rayonnage pour informer les utilisateurs des limites à ne pas dépasser lors du chargement des palettes. Le processus de calcul  implique plusieurs étapes clés pour garantir une conception précise et sécurisée. Explorons ces étapes pas à pas de manière détaillée.  Calcul des caractéristiques d'une palette chargéePour débuter, la recherche des caractéristiques d'une palette est fondamentale. Le poids d'une palette chargée se calcule en additionnant le poids d'une palette vide avec le poids de la charge (marchandises). De même, la hauteur d'une palette chargée résulte de l'addition de la hauteur d'une palette vide avec la hauteur de la charge.    Calcul de la longueur d'une lisse (ou Longerons) et de la charge utileLe choix des lisses (ou longerons) sont cruciaux pour la stabilité du palettier. La longueur de la lisse est déterminée par le nombre de palettes par alvéole multiplié par la somme de la façade de la palette et de la marge horizontale par palette. La charge utile par alvéole est ensuite calculée en multipliant le poids d'une palette chargée par le nombre de palettes par alvéole. Calcul de la hauteur et du nombre de niveauxLa hauteur des différents niveaux est une considération importante. La hauteur du niveau 1 (au sol, sans lisse) est obtenue en ajoutant la hauteur de la palette chargée à la marge de sécurité, généralement fixée à 100 mm. Pour les niveaux supérieurs (niveau 2, 3...), la hauteur est calculée en ajoutant la marge de sécurité à la hauteur d'une lisse.Le nombre de niveaux est calculé en fonction de la hauteur disponible. On divise la hauteur disponible par la somme de la hauteur du niveau 1 et de la hauteur des niveaux supérieurs, en arrondissant à l'unité inférieure.     Calcul des caractéristiques nécessaires pour les échellesLes caractéristiques des échelles, telles que la hauteur d'échelle d'extrémité et la hauteur d'échelle intermédiaire, sont déterminées en fonction de la somme des hauteurs de tous les niveaux et de la hauteur d'une lisse. La charge utile par travée est également calculée en fonction de la charge utile par alvéole. En fonction des résultats de ces calculs, vous serez en mesure de choisir le système de rayonnage adapté et de choisir celui dont la plaque de charge correspond à vos besoins de stockage. Comment se procurer une plaque de charge pour rayonnage ? Faire fabriquer une plaque de charge par un expert, tel qu'une entreprise spécialisée ou le fabricant du rayonnage, implique un processus rigoureux et méthodique. Ce processus débute par une inspection minutieuse de vos racks. L'objectif de cette inspection est de s'assurer de la conformité des racks avec les normes et réglementations en vigueur. Les experts évaluent l'état général des structures, y compris les éventuels signes d'usure, de corrosion, ou de déformation. Cette étape est cruciale car elle permet de détecter des problèmes qui pourraient affecter la sécurité et la capacité de charge des racks.Après l'inspection, un calcul de résistance en charge est réalisé. Cette étape est fondamentale pour déterminer avec précision la capacité maximale de charge que les racks peuvent supporter en toute sécurité. Pour ce faire, les experts utilisent un abaque de charge spécifique, fourni par les fabricants de rayonnages. Cet outil permet de calculer la capacité de charge en fonction de divers facteurs tels que les dimensions des racks, le type de matériaux utilisés, et les conditions d'utilisation spécifiques. Il est important de souligner que chaque configuration de rayonnage a ses propres caractéristiques et exigences, ce qui rend chaque calcul unique.Une fois le calcul effectué et validé, la fabrication de la plaque de charge peut commencer. Cette plaque, une fois conçue, contiendra toutes les informations essentielles telles que la capacité maximale de charge, la répartition adéquate des charges, et d'autres recommandations spécifiques aux racks en question. La clarté et la précision de ces informations sont essentielles pour garantir une utilisation sécuritaire et efficace des racks.Enfin, l'installation de la plaque de charge sur les échelles de vos racks est la dernière étape du processus. Elle doit être réalisée de manière à ce que la plaque soit clairement visible et facilement accessible pour les opérateurs. Cette visibilité est essentielle pour que les utilisateurs puissent consulter rapidement et facilement les informations de charge lors du chargement et du déchargement des racks. Utiliser la plaque de charge pour le placement des chargesLa répartition adéquate des charges sur les lisses de rack est un aspect fondamental de l'utilisation des plaques de charge. Une mauvaise répartition peut entraîner des surcharges, affaissements, ou même des ruptures, mettant en péril la structure entière du système de stockage. La norme EN 15635 met l'accent sur l'importance de charger uniformément les marchandises, en respectant les capacités spécifiques des lisses. Cela nécessite une compréhension approfondie des plaques et une manipulation méticuleuse pour éviter les déséquilibres et les surcharges.Les plaques de charge ne se limitent pas à indiquer la capacité maximale de poids ; elles offrent également des orientations sur la manière de répartir le poids sur les lisses. Par exemple, une plaque peut indiquer si une lisse est conçue pour supporter une charge uniformément répartie ou si elle peut accueillir des charges plus lourdes à certains points. Cette distinction est cruciale car une charge mal répartie, même dans les limites de poids spécifiées, peut causer un stress inégal sur les lisses, augmentant le risque d'affaissement ou de déformation.Il est également important de noter que les conditions d'utilisation réelles peuvent différer des conditions idéales prévues lors de la conception du système de stockage. La vérification régulière de l'état des lisses, en plus de la lecture attentive des plaques de charge, aide à identifier les signes de surcharge ou de mauvaise répartition avant qu'ils ne deviennent problématiques.

Quelles sont les normes de stockage des racks d'occasion ?

Quelles sont les normes de stockage des racks d'occasion ?

Blog

En France, le stockage sur racks est encadré par plusieurs normes qui visent à assurer la sécurité des installations et la protection des biens et des personnes. Ces normes sont élaborées en collaboration avec des organismes de normalisation tels que l'AFNOR.  Lorsque vous envisagez d'utiliser des racks d'occasion en France, il est essentiel de s'assurer qu'ils respectent ces normes, même s'ils sont des racks d'occasion. Voici les principales normes en vigueur : NF EN 15512 : Cette norme concerne les structures de stockage en acier ajustables. Elle détaille les principes de base pour la conception statique des systèmes de rayonnage. NF EN 15620 : Elle définit les tolérances pour les déformations et les jeux dans les structures de stockage en acier. Elle s'assure que les racks peuvent supporter le poids sans trop se déformer, et sont tout particulièrement importants pour les racks de stockage. NF EN 15629 : Cette norme fournit les spécifications pour les équipements de stockage en acier, garantissant qu'ils répondent à des critères de qualité définis. NF EN 15635 : Elle porte sur l'utilisation et la maintenance des équipements de stockage en acier. Cette norme est cruciale pour ceux qui envisagent d'acheter des racks d'occasion, car elle fournit des directives sur la manière de maintenir et d'inspecter les racks pour s'assurer qu'ils demeurent sécuritaires au fil du temps. En plus de ces normes, il existe des recommandations spécifiques de l'INRS (Institut National de Recherche et de Sécurité) qui fournissent des orientations et des bonnes pratiques pour la mise en œuvre sécurisée des systèmes de stockage.Si vous envisagez d'acheter des racks d'occasion, il est crucial de s'assurer qu'ils respectent ces normes. Cela peut nécessiter une inspection par un professionnel qualifié avant l'achat pour garantir que les racks d'occasion sont toujours conformes et sécuritaires pour l'utilisation prévue.
